TDG調速定量給料皮帶秤系列，是在消化、吸收、引進SCHENCK（申克）的基礎上，結合長期以來的實踐和經驗，不斷改進和優化設計的產品。適用于散粒狀、塊狀、粉狀物料的連續動態計量與定量給料。

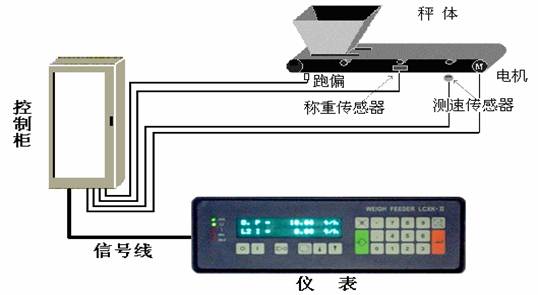

TDG調速定量給料皮帶秤-控制原理圖：
TDG調速定量給料皮帶秤-概 述：
TDG調速定量給料皮帶秤系列,采用動態給計量方式和計算機變頻控制，設備皮帶自動張緊裝置、跑偏報警保護及現場控制開關，具有運行穩定、可靠性高的優點，計量精度高，能在較惡劣的環境下正常工作，適用于建材、冶金、化工、糧食等行業的散狀物料的配料和計量，是實現自動化控制、穩定產品質量的理想計量設備。
TDG調速定量給料皮帶秤-結構特點：
1.由冷彎C型鋼板組成秤體框架，結構新穎，強度大，適合于各種規格非標秤體的設計；
2.一體化直聯式減速電機，國外進口技術制造，低噪音、低震動、抗粉塵、長壽命、高可靠性；
? 減速電機帶反力矩撐 板，軸裝結構。與秤體主動滾筒直接相聯，安裝、調試與維護其方便。
3.環形無接頭皮帶，可根據工藝選擇：平皮帶、擋板結構、裙邊皮帶結構；
4.的X型簧片稱量機構，簧片受力更均勻，線性與重復性更好；
5.弱磁式齒輪測速裝置的設計，配合測速電路真實的反應了電機速度，測速信號準確、可靠；
6.的皮帶防跑偏裝置，仿申克秤三托輥結構，可自由調節張緊托輥；
7.秤體進料裝置自帶托板，可控制進料量與封料，以便秤體標定與校零；
TDG調速定量給料皮帶秤-主要技術參數：
-
系統精度：≤±0.5%；
-
調速范圍：1：10；
-
調速方式：變頻調速；
-
工作方式：連續
-
使用環境：儀表-50～50℃；秤體-30～50℃；相對時度≤90%
-
電源：～220V -15%-10%，50Hz（微機部分）；
-
給料范圍：0.2～2000t/h。工藝流程模擬圖：
-
測速信號;40脈沖/轉
TDG調速定量給料皮帶秤-配置表：
|
皮帶寬度（mm）
|
減速電機型號規格(SBD50、65系列)
|
皮帶線速度(m/s)
|
荷重傳感器(kw)
|
變頻器額定轉速(Hz)
|
臺時產量(t/h)
|
參考臺時產量(t/h)
|
|
650
|
SBD65-923-1.1kw
|
0.0082
|
50
|
50
|
0.1～1.0
|
0.2～0.8
|
|
650
|
SBD65-619-1.1kw
|
0.0254
|
50
|
0.4～4.0
|
0.65～3.2
|
|
800
|
SBD65-253-1.5kw
|
0.0621
|
100
|
2.0～20
|
4.0～16
|
|
800
|
SBD65-102-1.5kw
|
0.1539
|
100
|
4.0～40
|
10～32
|
|
1000
|
SBD65-91-1.5kw
|
0.1725
|
100
|
10～100
|
40～80
|
|
1200
|
SBD65-59-1.5kw
|
0.2661
|
200
|
16～160
|
80～120
|
| 秤體寬度：B500～1800mm； 臺時產量：0.2～2000t/h； |
|
